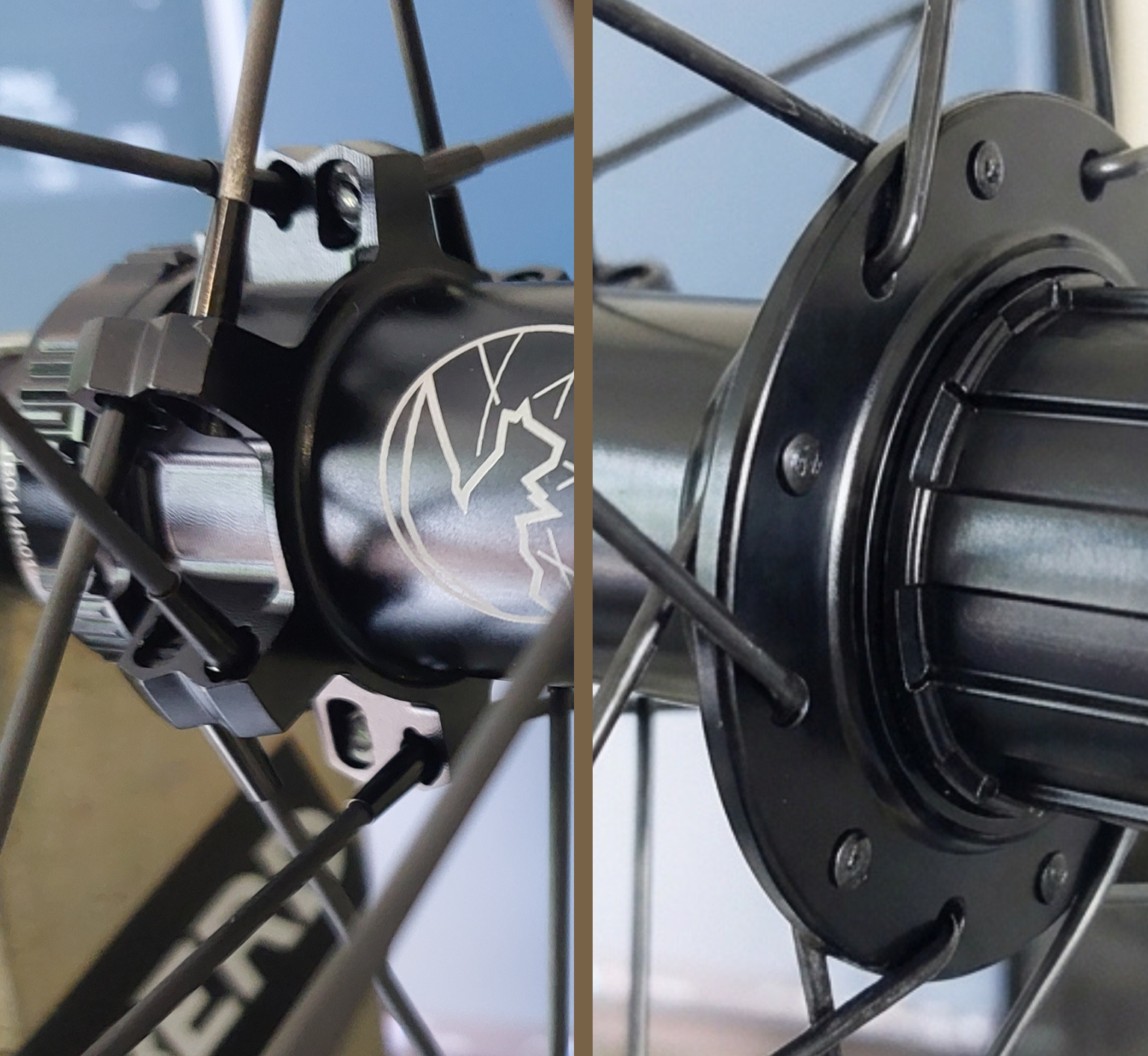

Deux façons de fixer un rayon au moyeu
Le principe du moyeu J-bend est ancien et particulièrement simple. Le rayon possède un coude à son extrémité qui vient prendre appui dans un perçage du flasque du moyeu. Cette géométrie permet au rayon de s’orienter naturellement entre le moyeu et la jante.
Le straightpull fonctionne différemment : le rayon est droit à son extrémité et vient se fixer directement dans une implantation spécifique du moyeu.
Cette différence peut sembler minime, mais elle ne l’est pas.
Elle conditionne une partie importante de la géométrie du moyeu, du rayonnage et donc de la conception de la roue.
Le straightpull : une architecture particulièrement adaptée à l’industrie
Le straightpull présente un avantage évident dans un contexte de production industrielle : il se prête particulièrement bien à l’automatisation.
L’absence de coude facilite la manipulation du rayon. Des équipements industriels peuvent aujourd’hui alimenter et insérer automatiquement les rayons straightpull dans le moyeu avant de monter la jante.
Cette possibilité prend tout son sens lorsqu’il faut fabriquer des milliers de roues identiques.
La standardisation devient alors un avantage : même moyeu, même nombre de rayons, même architecture, même procédure de montage pour une multitude de produits.
Mais ce qui est intéressant pour une production à grande échelle n’est pas nécessairement ce qui offre le plus de liberté à un monteur qui construit chaque roue en fonction d’un utilisateur.
Une géométrie imposée
Avec un moyeu J-bend classique, le rayon peut pivoter dans le perçage au niveau de son coude. Il peut donc naturellement prendre l’orientation correspondant à la géométrie de la roue et s’accommoder à différentes jantes (hauteurs, asymétrie, etc.)
Le monteur peut notamment choisir son nombre de croisements en fonction du diamètre de la jante, du diamètre du flasque, du nombre de rayons, du comportement recherché et de l’utilisation prévue.
Le straightpull est différent.
La géométrie de l’implantation du rayon est directement définie par le moyeu. Le diamètre d’implantation, l’orientation des rayons et leur position sont intégrés à sa conception.
Il existe donc une relation beaucoup plus forte entre le moyeu straightpull et l’architecture de roue pour laquelle il a été conçu.
C’est une différence importante avec un moyeu J-bend universel.
Le nombre de croisements : un vrai outil pour le monteur
Le croisement des rayons n’est pas simplement une question esthétique.
En modifiant leur angle par rapport au flasque du moyeu j’agis sur la géométrie de la roue
Plus le rayon se rapproche de la tangente au flasque, plus son bras de levier par rapport à l’axe du moyeu est important. Ce modèle est particulièrement intéressant pour transmettre les couples de freinage et de pédalage important.
C’est justement là que le J-bend offre une grande liberté.
En fonction du moyeu et de la jante, je peux choisir un rayonnage radial, deux ou trois croisements, voir un montage différent entre le côté gauche et le coté droit.
Le nombre de croisements n’est donc pas une caractéristique intrinsèque du J-bend : c’est un paramètre de conception de la roue.
À l’inverse, sur un moyeu straightpull, c’est la géométrie du moyeu qui impose le motif de rayonnage. Certains systèmes sont même conçus autour d’une jante spécifiquement.
Straightpull et transmission de puissance : vraiment plus efficace ?
C’est un argument que l’on entend régulièrement.
L’idée paraît intuitive : un rayon droit transmettrait mieux le couple qu’un rayon qui possède un coude.
Mais le coude n’est pas le paramètre qui détermine à lui seul l’efficacité de la transmission. Ce qui compte surtout, c’est la géométrie du rayon par rapport au flasque du moyeu.
Avec un rayonnage J-bend correctement conçu, je peux croiser les rayons de manière très tangentielle au flasque. Cette géométrie fournit un bras de levier efficace pour transmettre le couple du moyeu vers à jante. Les phénomènes de torsions pouvant nuire à la transmission de puissance sont donc réduits voir annulés.
Similairement, sur un moyeu Straightpull, en fonction de la jante choisie, les rayons ne sont jamais complètement droits et on note souvent un angle en sortie du moyeu.
Le straightpull n’a donc pas le monopole de l’efficacité mécanique, en choisissant méticuleusement les composants et le type de rayonnage on obtient d’excellentes transmission de couple avec des moyeux J-bend.
Et le parapluie des rayons ?
Il faut également regarder la roue en trois dimensions.
La rigidité latérale dépend notamment de l’angle formé par les rayons entre le moyeu et la jante. Plus les flasques sont éloignés du plan médian de la roue, plus les rayons peuvent bénéficier d’un angle favorable.
Or la géométrie d’un moyeu straightpull nécessite une implantation des rayons plus encombrante que sur un moyeu à flasques classiques.
Les flasques traditionnels offrent une grande surface d’implantation autour de laquelle les perçages peuvent être positionnés. Sur certains moyeux straightpull, la conception des ancrages nécessite davantage d’espace autour de chaque rayon.
Cela peut limiter certaines possibilités d’optimisation de la géométrie et, notamment, réduire le parapluie disponible. Ce compromis va aussi créer un plus déséquilibre de tensions droite/gauche et donc réduire la tenue dans le temps d’une roue.
Une roue sur mesure demande de la liberté
C’est finalement ici que se situe la principale différence à mes yeux.
Lorsque je conçois une roue, je ne pars pas d’un moyeu pour ensuite adapter le reste.
Je cherche à faire fonctionner ensemble :
– la géométrie du moyeu
– la jante
– le nombre de rayons
– leur section
– le nombre de croisements
– le parapluie
– l’équilibre de tensions
– et surtout l’usage auquel la roue est destinée.
Chaque paramètre influence les autres.
C’est cette liberté de conception qui permet de construire une roue réellement adaptée à son utilisateur.
Un moyeu J-bend classique laisse une grande latitude dans cette démarche.
Et lorsqu’il faut réparer ?
Le straightpull est parfois présenté comme plus simple parce qu’il suffit, en apparence, de retirer un rayon droit : pas besoin de démonter disque ou cassette ni de tordre le rayon pour le mettre en place.
Dans la pratique, ce n’est pas toujours aussi simple.
Selon la conception du moyeu et le rayonnage, un rayon straightpull peut être difficile à extraire parce que le rayon voisin gêne son passage. Je dois alors parfois démonter plusieurs rayons pour accéder à celui qui doit être remplacé.
Avec un moyeu J-bend, le remplacement d’un rayon est généralement très direct : son coude permet de le sortir du flasque et de le remettre en place sans modifier le reste du rayonnage.
Pour une roue destinée à parcourir plusieurs milliers de kilomètres, cette simplicité de réparation n’est pas un détail.
Alors, J-bend ou straightpull ?
Il serait trop facile de conclure que le J-bend est « meilleur » que le straightpull.
Les deux systèmes peuvent permettre de construire d’excellentes roues.
Le straightpull présente de vrais avantages : intégration, esthétique, conception de certains moyeux et surtout compatibilité avec les logiques de production automatisée et de grande série.
Mais ces avantages ne doivent pas être confondus avec une supériorité mécanique universelle.
Dans un montage artisanal, je privilégie le J-bend parce qu’il me donne davantage de liberté pour concevoir la roue autour de sa géométrie et de son utilisation.
Le nombre de croisements, l’orientation des rayons, la géométrie du moyeu et le choix des composants restent alors des paramètres que je peux réellement adapter au projet.
EN CONCLUSION
Le straightpull n’est pas une évolution qui rend automatiquement une roue meilleure.
C’est une architecture différente, particulièrement intéressante lorsqu’elle s’inscrit dans un système conçu autour d’elle et dans une logique de production automatisée.
Le J-bend, lui, a quelque chose de beaucoup plus précieux pour un monteur artisanal : la liberté.
La liberté de choisir le rayonnage.
La liberté d’adapter la géométrie.
La liberté de réparer simplement.
Et surtout, la liberté de construire la roue autour du cycliste plutôt que de demander au cycliste de s’adapter à une architecture prédéfinie.
Une solution optimisée pour la grande série n’est pas nécessairement une solution universelle.
C’est toute la différence entre assembler une roue et la concevoir.
